BUC C-Band IBR058064-1FA010WW-0000
1 152 000 CFA

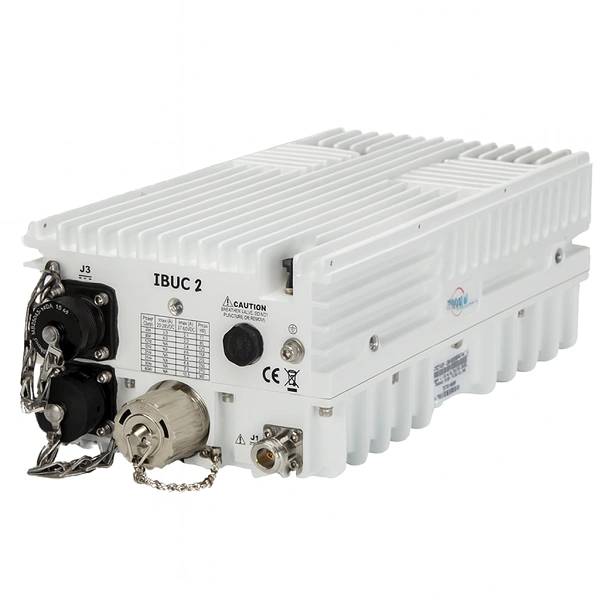

Le BUC C-Band IBR058064-1FA010WW-0000 est un iBUC C-Band de 10 Watts (W) de Terrasat
Communications. C’est un appareil de communication de liaison montante
(Uplink) qui convertit le signal d’entrée de la Bande L (950–1525 MHz) à
la Bande C standard (5,850–6,425 GHz), et l’amplifie jusqu’à une
puissance de sortie minimale de 10 W (+40 dBm).
Il se distingue par son intelligence embarquée (d’où le
“i” de iBUC) qui intègre des fonctions de surveillance et de contrôle
avancées (M&C) accessibles via Ethernet, un atténuateur variable et des
fonctions de contrôle automatique de gain/niveau (AGC/ALC). Le modèle est
configuré avec une entrée de type F (75 Ohms) et fonctionne avec une référence
10 MHz externe.
🔥 5 articles vendus au cours de la dernière 3 heures
13 personnes consultent ce produit en ce moment

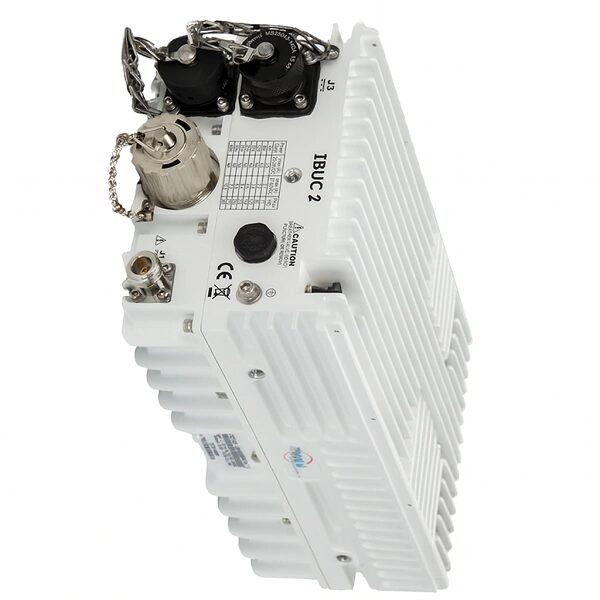

Ce BUC fait partie de la gamme iBUC 2 de Terrasat, une
unité extérieure (ODU) connue pour son intégration d’un amplificateur à
semi-conducteurs de puissance (SSPA) et d’un convertisseur, ainsi que de ses
capacités de gestion numérique.
Détails de la Configuration
(Décryptage du Code)
|
Section du Code |
Valeur |
Description |
|
IBR |
Intelligent Block |
|
|
058064 |
5.850 – 6.425 GHz |
Bande C Standard (Std |
|
-1 |
Non-Inversant avec Référence |
|
|
F |
F-Connector |
Connecteur d’entrée IF (Bande L) de type F |
|
A |
Non spécifié, mais souvent lié à la tension/au type |
|
|
010W |
10 W |
Puissance de Sortie nominale (P1dB). |
|
W |
Waveguide |
Sortie RF via Guide d’Onde (Gamme |
|
-0000 |
Spécifications standard. |
Performance Technique Clés
- Fréquence
RF de Sortie : 5,850 à 6,425 GHz
(Liaison Montante C-Band Standard). - Fréquence
FI d’Entrée (Bande L) : 950 à 1525 MHz. - Puissance
de Sortie Nominale (P1dB) : 10 (+40
dBm min). - Puissance
de Sortie Linéaire : Environ 9 W (+39,5 dBm). - Gain
Linéaire : Typiquement 71 dB minimum. - Stabilité
de Fréquence : Dépend de la référence
10 MHz externe fournie par le modem. - Remarque
: Ce BUC détecte la
présence d’une référence externe ; le modèle IBUC 2 a une option de
référence interne de haute stabilité en cas de perte de signal externe. - Bruit de
Phase : Typiquement très faible
(mieux que les normes IESS-308/309). - Contrôle
de Gain : Intègre un atténuateur
réglable numériquement (souvent 30 dB de plage par pas de 0,1 dB) et
des fonctions de AGC (Automatic Gain Control) et ALC (Automatic
Level Control).
Gestion et Interfaces
- Gestion
et Contrôle (M&C) : Le BUC est un appareil intelligent
qui intègre un microprocesseur pour la gestion. - Interface
physique : Port RJ-45
(Ethernet) pour la gestion IP (HTTP, SNMP, TELNET). - Interface
de Communication : Peut également
communiquer par FSK (Frequency Shift Keying) via le câble IFL
(Interface Frequency Link) ou ports séries RS232/485. - Alimentation : Le BUC est généralement un modèle à alimentation
DC flottante (24 VDC ou 48 VDC) qui peut être injectée via le câble
coaxial IFL (Power-over-Coax) pour les modèles de faible puissance. - Indice de
Protection : IP67 ou
similaire, conçu pour un montage en extérieur (ODU) résistant aux
intempéries.
Cet iBUC est une solution de transmission de pointe,
fournissant une puissance d’émission fiable avec des capacités de diagnostic et
de gestion à distance complètes.
Commander votre BUC
sur notre site et faites-vous livrer partout au Cameroun.
