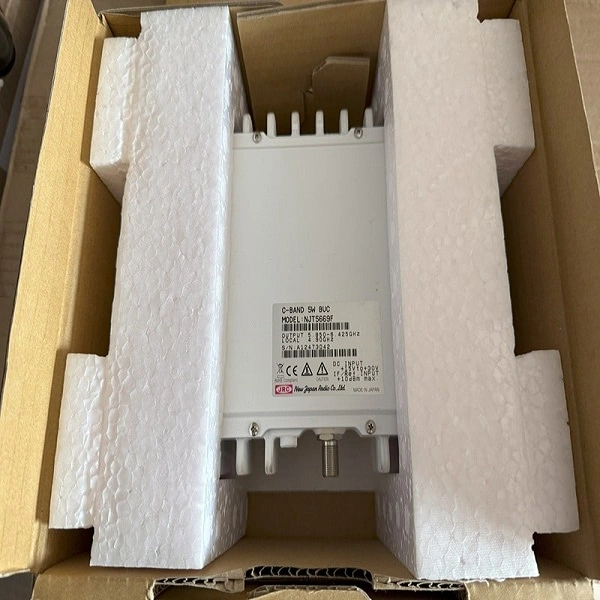

BUC C-Band NJT5669F 5W

Le BUC C-Band NJT5669F 5W de NJRC combine une fonction
de conversion de fréquence et une fonction d’amplification de puissance dans un
boîtier compact et robuste.

Caractéristiques de Fréquence
et Puissance

• Principe
  de Conversion : Le BUC augmente la
  fréquence d’entrée (FIF) vers la fréquence de sortie (FRF) en ajoutant la fréquence de l’oscillateur
  local (FLO) :  (FRF) = (FIF) + (FLO)
  • Exemple
    : Un signal FI à 950 MHz
    est converti à 0,950 GHz + 4,90 GHz = 5,85 GHz.

Performance et Stabilité

La qualité du signal est assurée par l’utilisation
d’une référence externe pour l’oscillateur local :

• Référence
  Externe Requise :
  • Fréquence
    : 10 MHz (onde sinusoïdale).
  • Niveau
    d’entrée : -5 à +5 dBm (fourni
    par le modem via le câble coaxial).
• Bruit de
  Phase de l’OL (L.O. Phase Noise) :
  Faible, grâce à la synchronisation PLL via la référence 10 MHz.
  • -70 dBc/Hz
    max. à 1 kHz de décalage.
  • -90 dBc/Hz
    max. à 100 kHz de décalage.
• Densité
  de Bruit en Bande de Réception (Receive Band Noise Density) : Très faible, -87 dBm/4 kHz max, pour
  éviter d’interférer avec le LNB (réception) qui fonctionne dans la bande
  3,4-4,2 GHz.

 Interfaces et Robustesse

• Interface
  d’entrée FI (Input Interface) : Connecteur
  de type F femelle (75 Ohms) (caractéristique du modèle ‘F’).

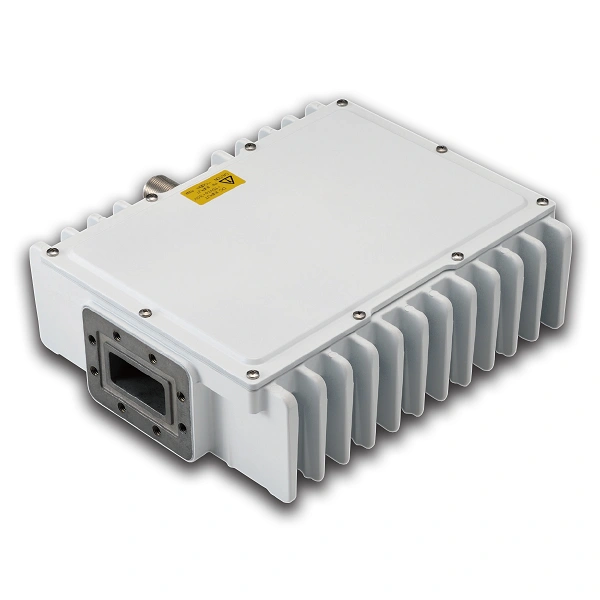

• Interface
  de sortie RF (Output Interface) : Bride
  de guide d’ondes CPR137 (avec rainure), standard pour la Bande C.
• Alimentation
  (Power Requirement) : +24 VDC (plage :
  +15 VDC à +30 VDC). L’alimentation est généralement fournie via l’entrée
  IF (Input Port).
• Consommation
  de Courant/Puissance : 48 W max (à
  P1dB).
• Indicateur
  d’État (LED) : Présence d’une LED
  (VERT : OL verrouillé / ROUGE : OL déverrouillé ou absence de référence 10
  MHz).
• Indice de
  Protection (Waterproof / Dustproof) : IP
  67, garantissant une résistance aux intempéries (poussière et
  immersion temporaire), essentielle pour un montage en extérieur.
• Poids/Dimensions : Environ 1,9 kg, ce qui en fait un
  équipement relativement léger et compact pour sa catégorie de puissance.
• Plage de
  Température de Fonctionnement : : -40ᵒ C à +55ᵒ C.

Le BUC C-Band NJT5669F 5W de NJRC est donc une
solution compacte et fiable pour les terminaux VSAT qui nécessitent une
puissance d’émission modeste en Bande C Standard.
