BUC Ku-Band NJT8302UF 3W

Le BUC Ku-Band NJT8302UF 3W est une solution compacte
pour les petits terminaux VSAT et les applications mobiles ou portables qui ne
nécessitent pas une grande puissance d’émission.

Caractéristiques de Fréquence
et Puissance

• Conversion
  : La fréquence de sortie RF
  est dérivée de la somme de la fréquence LO et de la fréquence FI.
• Linéarité
  : Bien que sa puissance
  nominale soit de 3 W (point de compression de gain de 1 dB), la puissance
  de sortie linéaire (où le signal n’est pas distordu) est légèrement
  inférieure, généralement autour de 2,5 à 2,8 W.

Performance et Stabilité

Le BUC utilise un oscillateur local (OL) piloté par
une boucle à phase asservie (PLL) pour assurer la stabilité :

• Référence
  Externe Requise : 10 MHz (fréquence de
  référence essentielle pour la stabilité du signal).
• Bruit de
  Phase de l’OL : Conforme aux normes
  industrielles (par exemple, IESS-308/309), ce qui garantit une bonne
  qualité de modulation pour les signaux numériques.
• Stabilité
  de Fréquence : Dépend directement de la
  stabilité de la référence externe de 10 MHz fournie par le modem.
• Consommation
  de Courant : 25 W max (plus
  faible que le modèle 6W), ce qui le rend efficace pour les systèmes à
  alimentation limitée.
• Alimentation
  (Power Requirement) : +12 VDC à +30 VDC
  (24 VDC nominal), fournie via le câble coaxial d’entrée IF.

🔌 Interfaces et Robustesse

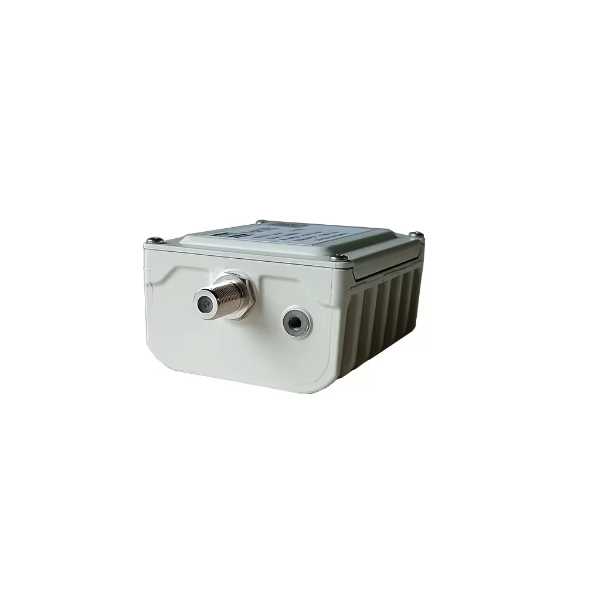

• Connecteur
  d’entrée FI (Input Interface) : Connecteur
  Type F femelle (75 Ohms) (le suffixe ‘UF’).
• Interface
  de sortie RF (Output Interface) : Bride
  de guide d’ondes WR-75 (avec rainure).
• Indice de
  Protection (Environmental) : IP
  67, garantissant une étanchéité aux intempéries pour une utilisation
  en extérieur (ODU).
• Plage de
  Température de Fonctionnement -40ᵒ C
  à +55ᵒ C.
• Poids et
  Dimensions : Très compact et léger (environ
  0,9 kg), conçu pour minimiser la charge mécanique sur la tête de la
  parabole.

Le NJT8302UF est idéal pour les petites antennes
(moins de 1,2 mètre) et les services VSAT où le terminal est proche du bord de
la couverture du faisceau satellite et où la puissance d’émission requise est
modérée.
