BUC Ku-Band NJT8306UF 6W
634 500 CFA

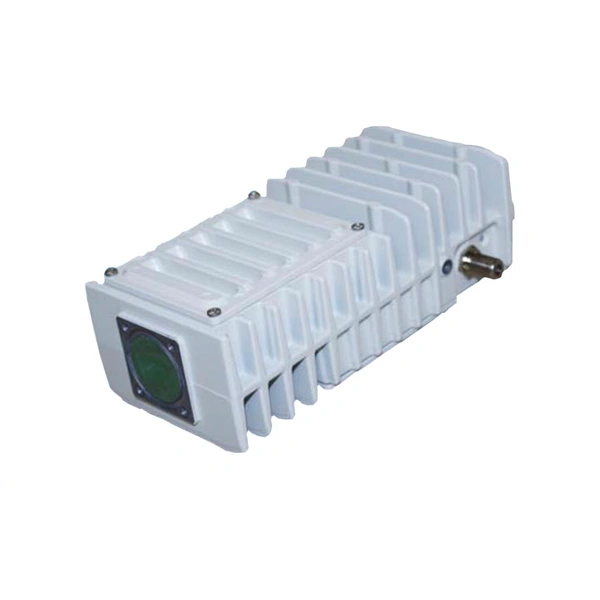

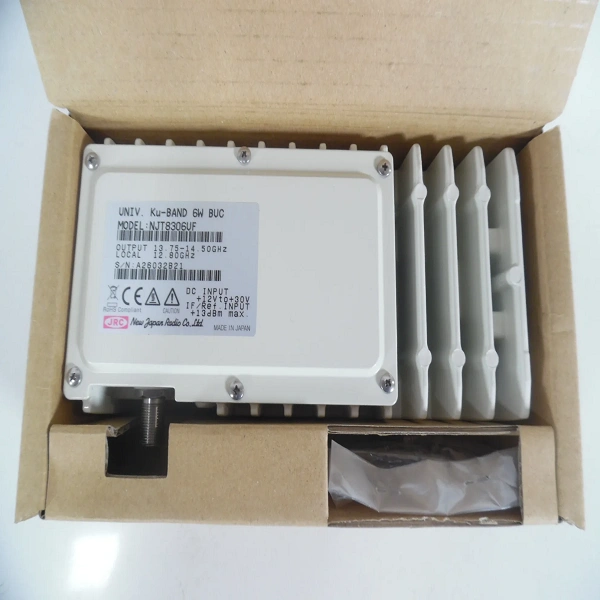

Le BUC Ku-Band NJT8306UF 6W est un convertisseur élévateur de bloc de 6
watts (W) fonctionnant dans la bande Ku universelle. Son rôle principal
est de convertir un signal d’entrée à basse fréquence (bande IF ou bande L) en
un signal de radiofréquence (RF) plus élevé (bande Ku) pour la transmission par
satellite, tout en amplifiant la puissance du signal à 6W (minimum +37,8
dBm).
- Bande RF
de sortie : 13,75 à 14,5 GHz (bande
Ku universelle). - Puissance
de sortie : 6W (+37,8 dBm min.). - Entrée IF
: 950 à 1 700 MHz, via un
connecteur Type F femelle (75 ohms), d’où le suffixe UF. - Taille : Compact et léger, avec un poids d’environ
1,2 kg.
🔥 6 articles vendus au cours de la dernière 3 heures
18 personnes consultent ce produit en ce moment
Rôle et Fréquences
Le BUC Ku-Band NJT8306UF 6W combine les fonctions d’un
amplificateur de puissance et d’un convertisseur de fréquence.
- Fréquence
RF (Transmission) : La bande Ku universelle
s’étend de 13,75 à 14,5 GHz. C’est la fréquence à laquelle le
signal est transmis vers le satellite. - Fréquence
IF (Entrée) : Le signal d’entrée
provenant du modem satellite est dans la bande L, de 950 à 1 700 MHz. - Fréquence
de l’Oscillateur Local (LO) : La
conversion est réalisée à l’aide d’une fréquence LO de 12,8 GHz. - Calcul : Fréquence RF (min/max) = Fréquence LO +
Fréquence IF (min/max). Par exemple, 12,8 GHz + 950 MHz (0,95 GHz) =
13,75 GHz.
Performance Électrique
|
Caractéristique |
Spécification |
Détails |
|
Puissance de Sortie (P1dB) |
+37,8 dBm minimum (6 Watts) |
Puissance minimale à la compression de 1 dB de gain, |
|
Gain Linéaire |
62 dB nominal (56 dB min.) |
Indique l’amplification du signal de l’entrée IF à |
|
Consommation électrique |
40 W typique, 48 W maximum |
Consommation mesurée à la puissance de sortie |
|
Tension d’alimentation |
+12 à +30 V DC (24 VDC nominal) |
Le BUC est alimenté en courant continu. |
|
Référence Externe |
10 MHz (onde sinusoïdale) |
Nécessite un signal de référence externe pour la |
Conception et Fiabilité
- Connecteurs
: - Entrée
IF/Alimentation/Référence 10 MHz :
Connecteur Type F femelle (75 Ω). - Sortie
RF : Guide d’onde,
généralement WR-75. - Taille et
Poids : Dimensions compactes : 174,9
(L) x 84 (l) x 59,2 (H) mm. Poids : environ 1,2 kg, ce qui le
rend facile à monter directement sur le bras d’alimentation de l’antenne
(montage sur le réflecteur ou “feed mountable”). - Résistance
aux intempéries : Évalué à IP67
(pour certains modèles/spécifications), il est étanche à l’eau et à la
poussière, conçu pour une utilisation en extérieur. - Indicateur
LED : Équipé d’une LED pour
surveiller le verrouillage de l’oscillateur local (L.O. Lock), un
indicateur de bon fonctionnement du BUC.
C’est un BUC de faible distorsion, adapté aux
applications VSAT nécessitant une solution robuste et fiable avec des exigences
de niveau de service (SLA) élevées.
Le BUC Ku-Band NJT8306UF 6W est un bon exemple
d’équipement optimisé pour la performance et l’efficacité dans un format
compact.
Commander votre BUC
sur notre site et faites-vous livrer partout au Cameroun.
| Poids | 12 kg |
|---|---|
| Dimensions | 1749 × 84 × 592 cm |
