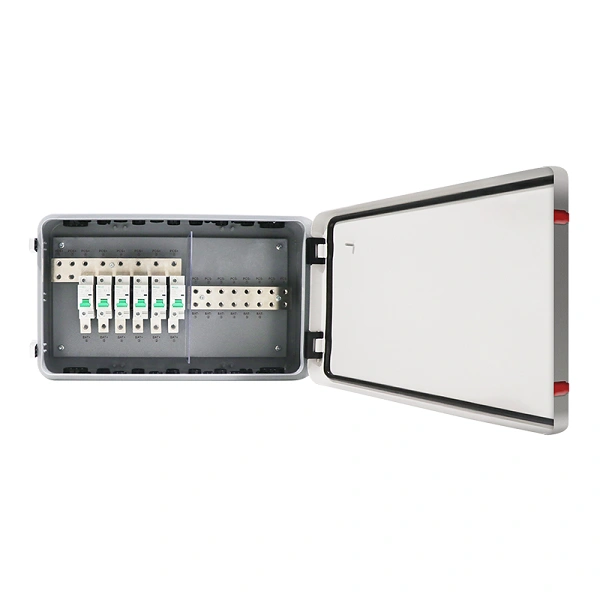

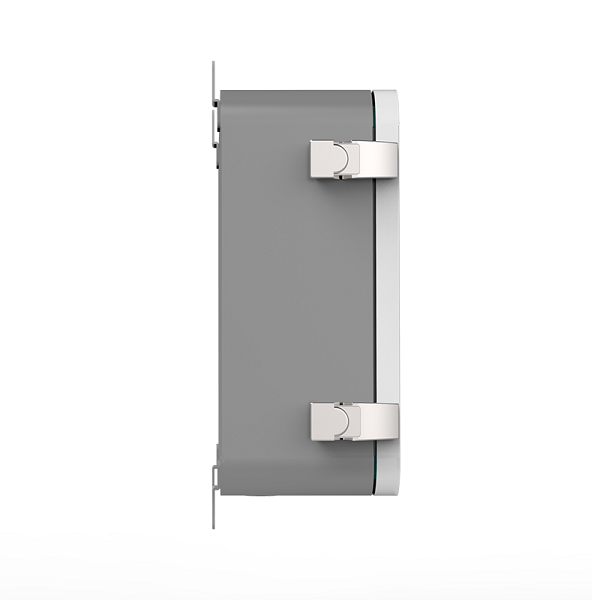

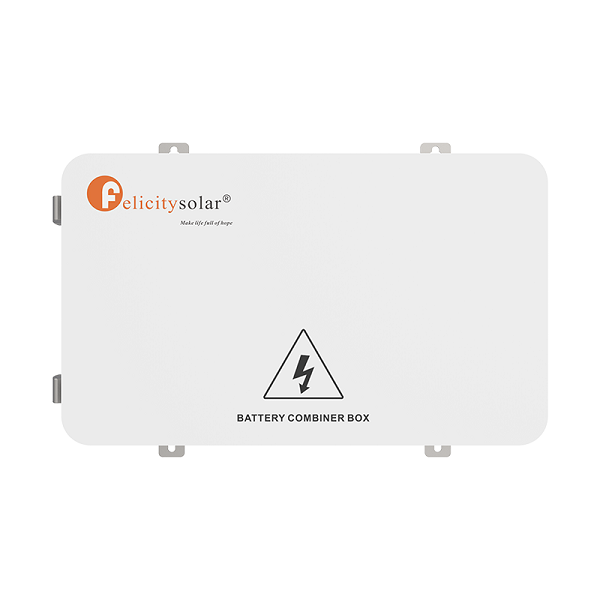

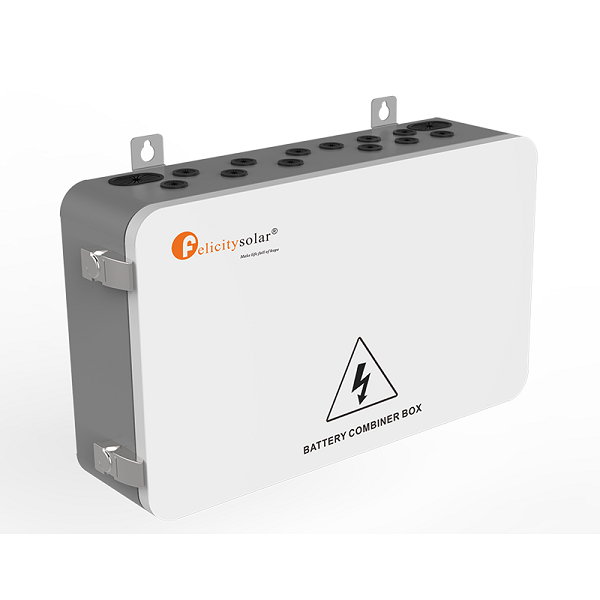

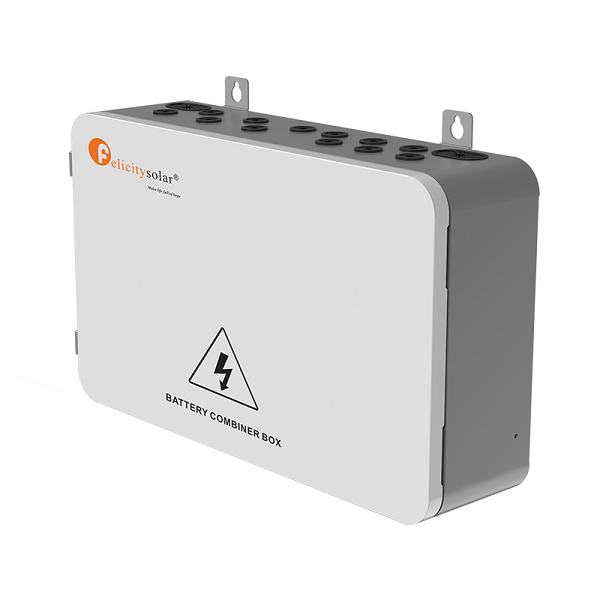

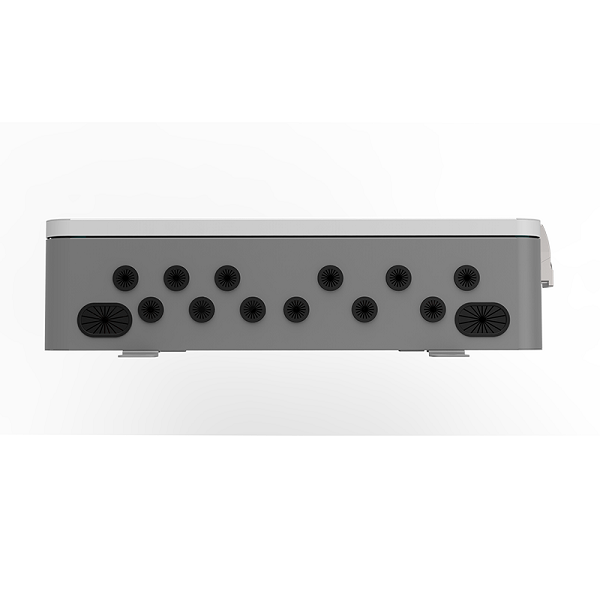

Lithium box connection de Felicity Solar Modèle – BTCB0606

Lithium box connection de Felicity Solar Modèle – BTCB0606

La Lithium box connection de Felicity Solar – BTCB0606 dont le rôle n’est pas celui d’un composant unique, mais d’une interface critique divisée en deux fonctions essentielles : le transfert de puissance (DC) et la gestion intelligente (BMS) en respectant la loi des nœuds pour permettre à chaque batterie de charge équitablement et que la restitution de l’énergie soit aussi équitable sur chaque batterie.

La procédure détaillée suit des étapes critiques pour assurer la sécurité, la performance et la compatibilité du système.

1. Préparation et Sécurité (À faire avant tout)

• Sécurité Électrique : L’onduleur/contrôleur et l’alimentation secteur/solaire doivent être complètement coupés et isolés. La batterie elle-même doit être en mode « OFF » ou débranchée.
• Polarité: le positif au négatif, ou vice-versa). Cela entraînerait des dommages graves et irréversibles.

·I  Installation physique : Le boîtier de batterie doit être installé verticalement sur un mur, dans un endroit avec une dissipation thermique suffisante (respectez les dégagements recommandés) et une température ambiante appropriée (généralement entre 0ᵒC et 45ᵒC).

• Mise à la Terre : Le système de batterie doit être correctement mis à la terre (terre) en utilisant la borne de mise à la terre située sur le boîtier.
• Compatibilité : Vérifiez que la tension et les spécifications de puissance (courant de charge/décharge max.) de la batterie sont compatibles avec l’onduleur.

2. Connexion DC (Alimentation Principale)

Cette connexion gère le transfert de l’énergie électrique.

• Câblage : Utilisez des câbles DC de la taille et du calibre appropriés (souvent spécifiés dans le manuel du modèle) pour minimiser les pertes et éviter la surchauffe.
• Connexion Simple (1 Batterie) :
  • Connectez le pôle Positif (+) de la batterie au pôle Positif (+) de l’onduleur.
  • Connectez le pôle Négatif (-) de la batterie au pôle Négatif (-) de l’onduleur.
• Connexion Multiple (En Parallèle) :
  • NE JAMAIS connecter en série (sauf indication explicite pour certains modèles) pour ne pas doubler la tension nominale (ex.
    passer de 48V à 96V), ce qui endommagerait l’équipement.
  • Connectez les bornes Positives de toutes les batteries entre elles.
  • Connectez les bornes Négatives de toutes les batteries entre elles.
  • Le câble de sortie final vers l’onduleur est généralement tiré du Positif de la première batterie et du Négatif de la dernière batterie (ou inversement), pour équilibrer la résistance de ligne.

3. Configuration et Connexion BMS (Communication)

Le BMS (Battery Management System) est la “cerveau” de la batterie et nécessite une communication avec l’onduleur.

• Réglage des Commutateurs DIP (ID) :
  • Chaque boîtier de batterie Felicity Solar possède des commutateurs DIP sur le panneau frontal.
  • Pour un banc parallèle, chaque batterie doit se voir attribuer une adresse ID unique (ex. Batterie 1 = DIP 1 ON, Batterie 2 = DIP 2 ON, etc.). Le manuel fournit le schéma exact de configuration des DIP.
• Câble de Communication :
  • Utilisez le câble de communication (type RJ45/Ethernet) souvent fourni ou recommandé.
  • Les ports utilisés sont étiquetés COM, RS485 ou CAN sur la batterie et le port BMS ou RS485 de l’onduleur.
  • Connexion en Chaîne : Si plusieurs batteries sont en parallèle, le câble BMS se connecte souvent de la batterie n°1 (Master) au port BMS de l’onduleur. Certaines configurations demandent une connexion en chaîne (Batterie 1 à Batterie 2, puis Batterie 1 à l’onduleur).
• Paramètres de l’onduleur : Dans le menu de l’onduleur (par exemple, Deye, Growatt, Voltronic/Axpert), vous devez sélectionner le protocole de communication Felicity Solar (parfois une simple option Lithium ou un code numérique comme 12 pour Deye) pour que l’onduleur comprenne les données du BMS.

4. Mise en Service

• Vérification Finale : Confirmez l’absence d’erreurs de polarité, que les câbles sont bienserrés, et que les DIP sont correctement configurés.
• Démarrage : Allumez la batterie à l’aide du bouton Marche/Arrêt. La batterie effectue un auto-test.
• Mise en marche de l’onduleur : Allumez l’onduleur. Le voyant de communication de la batterie doit s’allumer (souvent vert) pour indiquer que le BMS et l’onduleur communiquent. L’écran de l’onduleur affichera alors l’État de Charge (SOC) précis de la batterie.

5. Dimensions et Poids

Les spécifications typiques pour ce modèle, qui supporte jusqu’à 6 chaînes de batteries 48V. Le courant total élevé (jusqu’à 750A pour certaines versions)

• Dimensions L*l*h: 516*300*136 mm
• Poids net: 8.1kg

Commander votre Lithium box connection sur notre site et faites-vous livrer partout au Cameroun.
