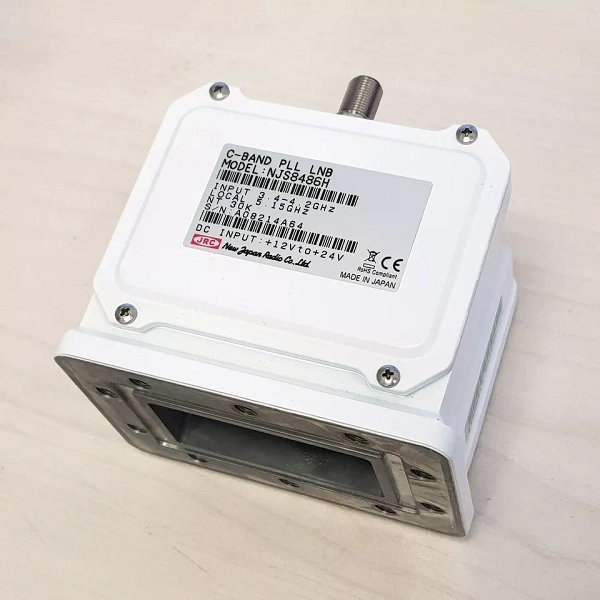

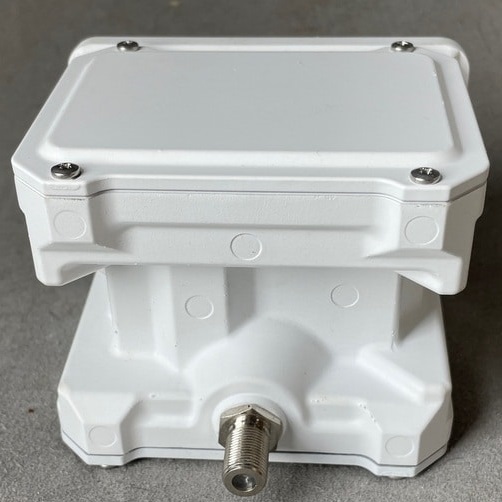

LNB C-Band NJS8486H

La LNB C-Band NJS8486H est un composant essentiel des
systèmes de réception satellite à la pointe de la technologie.

Caractéristiques de Fréquence

• Principe
  de Conversion : Le LNB convertit la
  fréquence d’entrée (FRF) en fréquence intermédiaire (FIF) en soustrayant
  la fréquence de l’oscillateur local (FLO) : FIF = FLO – FRF

o
Exemple : Un signal entrant à 4,20 GHz est converti à 5,15 GHz
– 4,20 GHz = 0,95 GHz = 950 MHz.

Performance Électrique

• Facteur
  de Bruit (Noise Temperature) : 15
  K (typique), 30 K (maximum). Une valeur faible indique que le LNB
  ajoute très peu de bruit au signal satellite amplifié, améliorant ainsi la
  qualité de réception.
• Gain
  Linéaire (Linear Gain) : 59
  dB (minimum), 66 dB (maximum). Ceci représente le niveau
  d’amplification du signal.
• Stabilité
  de l’Oscillateur Local (L.O. Stability) : ±10 ppm
  (parts per million). Une stabilité élevée est essentielle pour les
  communications numériques (VSAT) où le maintien d’une fréquence précise
  est critique pour le verrouillage du signal.
• Alimentation
  (Power Requirement) : +24 VDC (+12 à
  +24 VDC). L’alimentation est généralement fournie via le câble coaxial par
  le récepteur ou un injecteur d’alimentation séparé.
• Consommation
  de Courant (Current Drain) : 350
  mA max.

Interfaces et Autres
Spécifications

• Interface
  d’entrée RF : Guide d’onde, CPR229
  (avec rainure), qui est la norme pour la Bande C.
• Connecteur
  de sortie IF : Type F femelle (75 ohms)
  pour le modèle NJS8486H (le modèle NJS8486HN utilise un connecteur
  de type N 50 ohms).
• Indice de
  Protection (Waterproof / Dustproof) : IP
  67, ce qui garantit une protection complète contre la poussière et les
  effets de l’immersion temporaire dans l’eau.
• Plage de
  Température de Fonctionnement : -40ᵒ C
  à +60ᵒ C.
• Dimensions/Poids : Environ 800 g.

La LNB C-Band NJS8486H est donc un LNB haut
de gamme de qualité professionnelle, prisé pour sa fiabilité et sa
précision en réception satellite C-Band.

Commander votre LNB
sur notre
site et faites-vous livrer partout au Cameroun.
