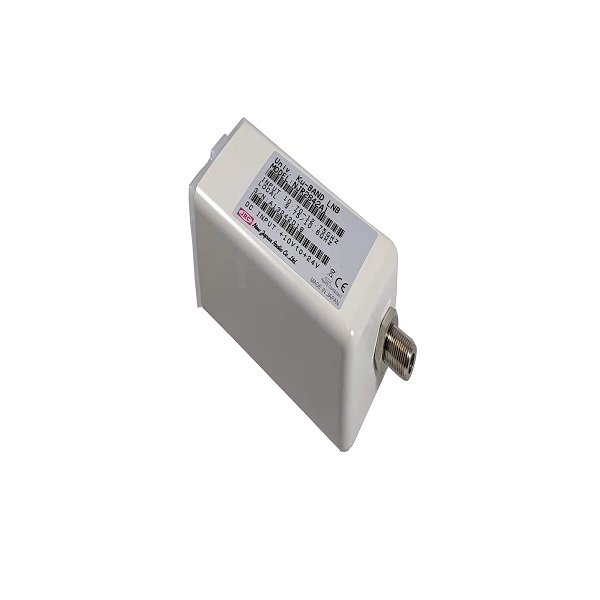

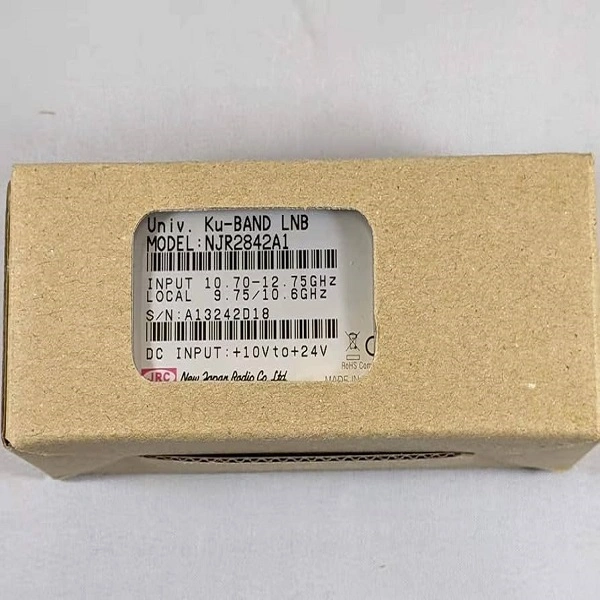

La LNB Ku-Band NJR2842A1 fait partie d’une série de
LNB PLL de NJRC, conçu pour la haute performance et la fiabilité dans des
environnements exigeants.

Caractéristiques de Fréquence
(Universel Ku)

Le LNB est dit “Universel” car il couvre les
deux principales sous-bandes de la Bande Ku :

Principe de Conversion : La fréquence de sortie est calculée par soustraction
: FIF = FLO – FRF

Performance Électrique et Stabilité

La performance est la force des LNB PLL de NJRC :

• Stabilité
  de l’Oscillateur Local (L.O. Stability) : ±35 ppm
  maximum. Cette stabilité est essentielle pour minimiser la dérive de
  fréquence, garantissant une réception stable des signaux numériques à haut
  débit (VSAT).
• Facteur
  de Bruit (Noise Figure, NF) : 0,9
  dB (typique à +25°C), 1,1 dB sur toute la plage de température. Un NF
  très faible assure une excellente sensibilité pour capter les signaux
  faibles.
• Gain de
  Conversion Linéaire : 48 dB (minimum) à 62
  dB (maximum). Ce gain fournit une amplification suffisante pour
  surmonter les pertes dans le câble coaxial.
• Bruit de
  Phase (Phase Noise) : Le bruit de phase est
  excellent pour un LNB à référence interne (PLL), avec des valeurs typiques
  :
• -75
  dBc/Hz à 10 kHz
• -105
  dBc/Hz à 1 MHz
• Alimentation
  (Power Requirement) : +10 VDC à +24 VDC.
  Le LNB est alimenté par le câble coaxial, ce qui est standard.
• Consommation
  de Courant (Current Drain) : 300
  mA max.

Interfaces et Robustesse

• Interface
  d’entrée RF : Guide d’onde, WR-75
  (avec rainure), norme pour la Bande Ku.
• Connecteur
  de sortie IF : Type F femelle (75 ohms),
  l’impédance standard pour la plupart des récepteurs satellite et des
  modems VSAT.
• Indice de
  Protection (Waterproof / Dustproof) : IP
  67, le rendant résistant aux intempéries (poussière et immersion
  temporaire), crucial pour les équipements extérieurs (ODU – Outdoor Unit).
• Plage de
  Température de Fonctionnement : -40ᵒ C à +60ᵒ C.

Le NJR2842A1 est souvent utilisé dans les systèmes de
communication professionnels ou militaires où la stabilité du signal est
plus importante que le facteur de bruit le plus bas possible (l’avantage
principal des LNB PLL sur les LNB à oscillateur Dielectric Resonator (DRO)).
