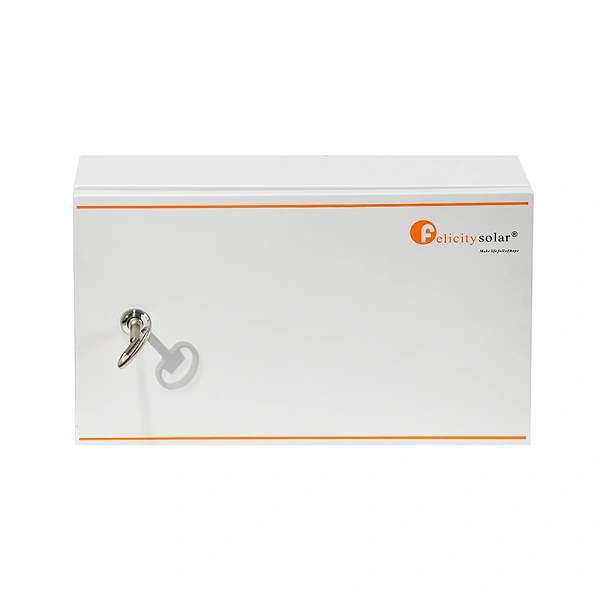

PV BOX Combiner de Felicity Solar Modèle PVCB0601

PV BOX Combiner de Felicity Solar Modèle PVCB0601

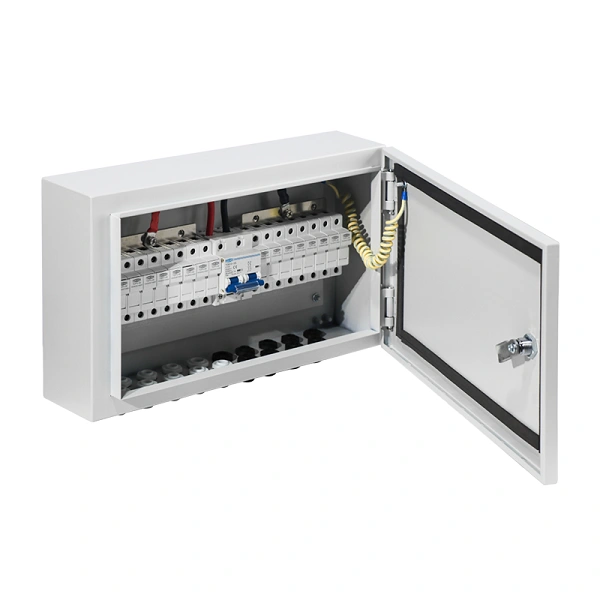

La PV Combiner Box, modèle PVCB0601, est un composant de sécurité et de consolidation essentiel situé entre les panneaux solaires et l’onduleur.

La boîte de combinaison PV remplit plusieurs rôles critiques qui simplifient l’installation et maximisent la sécurité du système photovoltaïque.

Spécifications Techniques

• Modèle : PVCB0601
• Entrées (Strings) : 6 (pour 6 chaînes de panneaux solaires)
• Sorties : 1 (vers l’onduleur ou le contrôleur de charge)
• Tension Nominale Max : Généralement 500V DC (Certaines versions sont à 1000V DC)
• Courant Nominal d’Entrée : 15A par chaîne
• Matériau du Boîtier : Châssis métallique ou PVC de haute qualité
• Indice de Protection : IP54 ou IP65 (Résistant à la poussière et à l’eau/aux intempéries)
• Dimensions : 430*260*118 mm (L x P x H)
• Poids Net : Environ 5,8 kg

Rôle et Fonctionnalités

A. Combinaison et Simplification du Câblage

• Regroupement d’Énergie : Le rôle le plus évident est de prendre les fils positifs et négatifs des six chaînes de panneaux solaires et de les combiner sur des barres omnibus internes pour n’avoir plus qu’une seule paire de câbles de sortie à acheminer vers l’onduleur.
• Réduction de la Complexité : Cela réduit la quantité de câblage DC lourd et coûteux qui doit être tiré depuis le toit ou le champ PV jusqu’à la salle de l’onduleur.

B. Protection Contre les Surcharges (Fusions)

• Protection des Chaînes : Chaque entrée de chaîne positive est équipée d’un porte-fusible DC avec un fusible calibré (souvent 15A).
•  Si un court-circuit ou une surintensité se produit dans une chaîne, seul le fusible de cette chaîne saute.

C. Protection Contre les Surtensions (Parafoudre – SPD)

• La boîte intègre un dispositif Protection contre les Surtensions (SPD) de type 2 connecté entre les lignes DC positives et négatives et la terre.
• Sécurité Foudre : Ce parafoudre absorbe les pointes de tension extrêmement élevées causées par la foudre ou d’autres transitoires. Il les redirigent vers la terre et protégeant ainsi l’onduleur, le contrôleur de charge et le reste du système électronique.

D. Interrupteur d’Isolation (Optionnel, mais souvent inclus)

• Interrupteur de Surcharge : De nombreux modèles de PV Combiner Box incluent un interrupteur DC principal sur la sortie combinée.
• Sécurité de Maintenance : permet aux techniciens d’isoler l’onduleur de toute l’énergie solaire entrante avant toute opération de maintenance.

Le PVCB0601 est donc un point de consolidation. Une première ligne de défense électrique et de sécurité pour l’ensemble du système solaire.

Commander votre PV Box sur notre site et faites-vous livrer partout au Cameroun.
